4.1 Изгиб

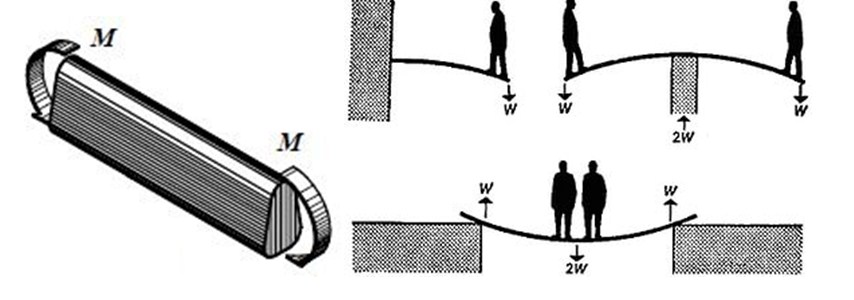

Изгиб - это такой вид нагружения, при котором в поперечном сечении балки возникают изгибающие моменты.
В общем случае в поперечном сечении балки могут возникнуть два изгибающих момента - Мх и Му. Их можно заменить одним суммарным, лежащим в плоскости, перпендикулярной сечению балки. В зависимости от положения этой плоскости по отношению к главным осям сечения изгиб подразделяют на два вида. Если плоскость действия изгибающего момента совпадает с какой-либо главной осью сечения, изгиб называют прямым. Если нет - косым.
В том случае, когда в сечении возникает только изгибающий момент, а поперечная сила отсутствует, изгиб называют чистым . При наличии поперечной силы изгиб носит название поперечного .
